A medida que las redes FTTH continúan expandiéndose, también aumenta la preocupación por la confiabilidad de la infraestructura que sostiene toda la operación. Mucho más allá de los cables ópticos y los equipos activos, existe un conjunto de componentes responsables de garantizar que la red permanezca segura, estable y preparada para afrontar los desafíos presentes en campo.

Los sistemas de retención forman parte de ese conjunto. Su función es anclar el cable drop y distribuir correctamente los esfuerzos mecánicos, contribuyendo a la durabilidad de la instalación y reduciendo el riesgo de fallas a lo largo del tiempo.

Sin embargo, su desempeño no depende únicamente de la elección del dispositivo de retención. Para que la instalación sea realmente eficiente, es necesario utilizar los componentes adecuados de anclaje y fijación, formando un sistema integrado que responda a las necesidades específicas de cada proyecto.

En este artículo, comprenderá cómo trabajan conjuntamente estos elementos y por qué una especificación adecuada es fundamental para garantizar el rendimiento y la relación costo-beneficio de la infraestructura FTTH.

¿Qué son los sistemas de retención para cable drop y por qué son importantes?

Los sistemas de retención tienen como principal función sostener y anclar el cable drop en los puntos de instalación de la red, garantizando que permanezca correctamente posicionado incluso cuando está sometido a la acción del viento, variaciones de temperatura o esfuerzos mecánicos propios de la estructura.

Además de mantener la estabilidad de la instalación, estos dispositivos ayudan a distribuir las cargas de manera uniforme, preservando la integridad del cable y reduciendo la posibilidad de fallas que puedan afectar el rendimiento de la red.

Entre los principales sistemas de retención utilizados en redes FTTH se encuentran:

• Alça, indicada para determinadas configuraciones de anclaje y retención;
• Cartuchera, utilizada según las características del cable y de la instalación;
• Cuña, ampliamente empleada por ofrecer una fijación práctica y eficiente.

Aunque cada uno tiene aplicaciones diferentes, todos comparten un mismo objetivo: mantener el cable firmemente anclado, preservando su integridad y contribuyendo a una infraestructura más segura y confiable.

Sin embargo, existe un aspecto que muchas veces pasa desapercibido: estos sistemas no se fijan directamente al poste. Para cumplir correctamente su función, deben instalarse sobre componentes específicos de anclaje, responsables de conectar todo el conjunto a la estructura de la red. Es precisamente esta combinación entre dispositivos de retención, soportes y accesorios de fijación la que garantiza la estabilidad de la instalación y el correcto funcionamiento de la infraestructura.

¿Cómo se anclan los sistemas de retención al poste?

Una instalación eficiente comienza entendiendo que ningún componente actúa de manera aislada. Los dispositivos de retención dependen de un conjunto de accesorios que trabajan en conjunto para garantizar un anclaje seguro, resistente y duradero.

Una vez definido el sistema de retención más adecuado, ya sea una Alça, Cartuchera o Cuña, entran en acción los componentes responsables de fijarlo a la infraestructura.

Entre ellos se destacan:

• Kit Roldana, compuesto por Soporte DM, Tornillo PR y Roldana;
• SUPA 2;
• SAS (Soporte de Anclaje y Suspensión);
• Anillo Guía AGF.

Cada uno de estos elementos cumple una función específica y debe seleccionarse de acuerdo con la configuración de la red, el tipo de instalación y las características del proyecto.

Posteriormente, el conjunto se fija al poste mediante tres componentes fundamentales:

• Cinta de Acero Inoxidable, encargada de rodear el poste y proporcionar una elevada resistencia mecánica y excelente comportamiento frente a la corrosión;
• Hebilla de Acero, que realiza el cierre de la cinta y mantiene la fijación firme incluso ante esfuerzos constantes;
• Máquina Flejadora para Poste, herramienta utilizada para aplicar la tensión correcta durante la instalación, garantizando uniformidad, seguridad y estandarización del montaje.

En la práctica, todos estos elementos conforman un único sistema de anclaje. Si alguno de los componentes es inadecuado o se instala de forma incorrecta, todo el conjunto puede perder eficiencia, comprometiendo la estabilidad de la red y aumentando la necesidad de futuras intervenciones de mantenimiento.

Por el contrario, cuando cada elemento se especifica e instala correctamente, el resultado es una infraestructura más confiable, capaz de soportar las exigencias operativas de las redes FTTH con mayor seguridad y durabilidad.

La eficiencia no depende de la solución más robusta

Cuando se habla de infraestructura para redes de telecomunicaciones, es común asociar componentes más robustos o más conocidos con un mejor desempeño. Sin embargo, esta idea no siempre se confirma en la práctica.

Una solución sobredimensionada puede incrementar los costos del proyecto, hacer más compleja la instalación e incluso aumentar el tiempo de ejecución, sin ofrecer beneficios proporcionales para esa aplicación.

Por otro lado, los componentes correctamente especificados proporcionan exactamente el desempeño esperado, sin excesos ni desperdicios.

La elección ideal depende de factores como:

• tipo de cable utilizado;
• características de la instalación;
• esfuerzos mecánicos previstos;
• ambiente de aplicación;
• necesidades operativas de la red.

Esto significa que no existe una solución universal para todos los proyectos. El componente más eficiente será siempre aquel dimensionado para responder a las exigencias reales de la instalación. Más que elegir el producto más robusto, lo importante es encontrar el equilibrio entre seguridad, rendimiento, facilidad de instalación y costo-beneficio.

Los beneficios de una especificación adecuada para cada proyecto

La correcta especificación de los sistemas de retención y de los componentes de anclaje aporta beneficios que van mucho más allá de la etapa de instalación.  Cuando cada elemento se selecciona de acuerdo con las características de la red, toda la infraestructura se vuelve más eficiente y confiable.

Entre los principales beneficios se encuentran:

• mayor productividad de los equipos de campo;
• instalaciones más rápidas y estandarizadas;
• reducción de la necesidad de mantenimiento correctivo;
• mayor durabilidad de los componentes;
• mejor resistencia a las condiciones ambientales;
• optimización de las inversiones realizadas.

Otro aspecto importante es el costo a lo largo de la vida útil de la red. No siempre el componente de menor precio representa la alternativa más económica. Cuando la especificación es inadecuada, aumentan las posibilidades de retrabajos, reemplazos prematuros e intervenciones de mantenimiento, elevando los costos operativos.

Por ello, evaluar el proyecto de forma integral es la mejor manera de garantizar que todos los componentes trabajen conjuntamente, proporcionando mayor rendimiento, confiabilidad y vida útil a la infraestructura.

Las redes más eficientes comienzan con decisiones más inteligentes

Los sistemas de retención son solo una parte de la infraestructura FTTH, pero desempeñan un papel decisivo en la confiabilidad de la red. Cuando se combinan con los componentes adecuados de anclaje y fijación, permiten soportar los esfuerzos mecánicos de la instalación y preservar la estabilidad de la infraestructura durante muchos años.

Desde la Alça, Cartuchera o Cuña hasta el Kit Roldana, SUPA 2, SAS, Anillo Guía AGF, Cinta de Acero Inoxidable, Hebilla de Acero y la Máquina Flejadora para Poste, cada componente cumple una función específica y contribuye al rendimiento del conjunto.

Es esta integración la que garantiza instalaciones más seguras, reduce la necesidad de mantenimiento y permite un mejor aprovechamiento de las inversiones realizadas en la red.

Más que elegir componentes de manera individual, diseñar una infraestructura eficiente significa comprender cómo funciona todo el sistema y seleccionar las soluciones más adecuadas para cada aplicación.

Conozca las soluciones de AMG Fusion

AMG Fusion desarrolla soluciones para infraestructura de redes FTTH que combinan calidad, rendimiento y confiabilidad, ofreciendo un portafolio completo de sistemas de retención, componentes de anclaje y accesorios para diferentes escenarios de instalación.

Si busca soluciones que contribuyan a construir redes más seguras, eficientes y duraderas, conozca AMG Fusion y descubra cómo nuestros productos pueden aportar un mayor rendimiento a sus proyectos de infraestructura de telecomunicaciones!

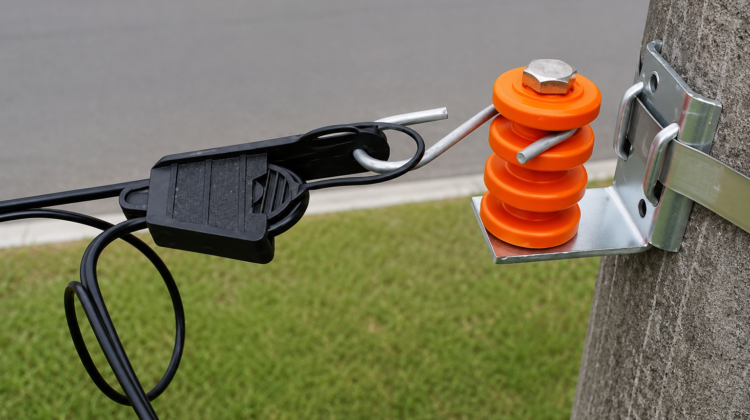

(Imagen: divulgación)
